唔..欠稿好久了...最近忙於工作跟調整管機...回到家都懶得寫部落閣XD

廢話不多說....自從我覺得聲音不太對勁之後呢...就起了為Lotus DAC1大動刀的念頭...

阿仁的Lotus DAC1簡易架構如下圖所示：

有了這個之後，就方便對Lotus DAC 1動刀啦~

首先我們可以看到...8051吃的電是從1顆1117-5V轉的....CS8416的3.3V也是由2顆顆1117-33轉的

雖然說1117也是不錯啦...但有更好的更低的load regulation跟ripple的IC為何不用呢？

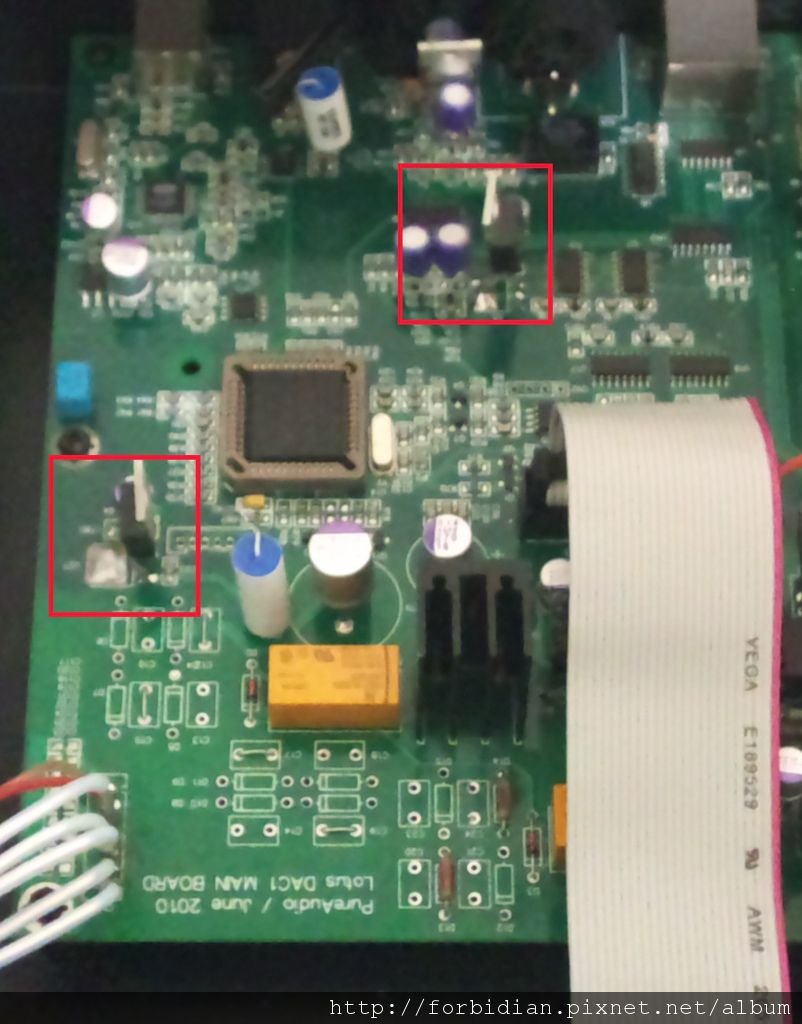

故此這邊就被我換上了LT1086-5與LT1086-33*2了...

除了換上LT1086之外，數位電源的濾波電容也被我換上了sanyo oscon固態電容

是個ESR很小，current rating很高的電容，在業界常被用在主機板與高速訊號的電源介面上，

在這邊用Sanyo oscon是為了要它的low ESR的優點~

上面那張圖其實也可以看到，數位5V的輸出電容也被我換成Sanyo OSCON的電容啦~

改完這邊之後呢~發覺聲音比較結實了一點，結像力變好一點了，但是還不夠~

所以繼續再來看看類比部份怎麼改會比較好....

阿仁整機的電阻都是使用dale的電阻...不是說它不好啦...只是對比之下，有聲音更好的電阻...

而且我覺得這款Dale的RN系列 (？有點忘了是什麼型號了)我覺得聲音跟philips的MPR34比起來 聲音矇矇的

所以LPF的6根電阻就被我換成以前還滿愛的Philips MPR34了...

MPR34雖然比起Dale來說 貴了6倍以上...但是再上去讓我有驚豔升級感的電阻一支要3百多~(Z-foil的電阻 超棒！)

當然是選擇用MPR34就很不錯了~

另外一提的是，照阿仁原本的設計，放大倍率太高了，

所以我就把Rf從原本的1K5換成1K了，其餘的都照原本的設計值

原本的設計值是：Ri = 1K , Rf = 1K5 , OP的輸入串聯電阻= 680R (這個我已經有點忘了...過太久了...不過我現在是用680R的)

上面這張圖 其實除了我用來表達還有3個重點...不知道大家發現了沒

第1個是...AK4399 旁邊多了幾個亮亮的東西...

沒錯...AK4399旁邊的SMD鉭質電容全部被我換成電解電容了 一換了之後比原本的鉭質電容有韻味好聽多了 而且音場與定位都被拉開了

第2個是 我把原本每組op的+-15V電阻的RC濾波拆掉了~變成用線直接拉過去~還有輸出在relay旁邊的電容也被我拿掉了~改成串10R並100k下地的模式~

這邊倒是跟原本UCC在改DAC4395輸出一樣~了無新意..

那第3個...也就是本次Lotus DAC1改機最重要的地方...那就是原本是電容的地方...都變成了2個黑黑小小的東西？那是什麼？

嘿嘿...答案是電料行賣的1x40的排針...被我剪成一截一截的...

那這個要做什麼用？ 既然是排針...當然是插電容用的阿！

用了這個之後，在調音的時候就方便多了！

更換電容不再需要動烙鐵，只要拔插就好了~~這樣可以隨心所欲隨時隨地的更換電容

調音的自由度又大大增加了阿！！！

嘿嘿...這可是我玩這一台以後的一個小玩具...那就是電料行賣的1x40pin的排針..

大家可以看到下面這張圖，不只是OP旁邊的穩壓電容，連LPF的電容、還有穩壓電源的輸出電容 我也全部都換成排針母座了...

不過這張是很早以前拍的，穩壓那邊還沒有拆得很乾淨...現在當然是全部拆掉換成排針囉...

喔對了 補充一點，大家可以看到AK4399有左下角有個紅線接到一個藍藍的電容

那個是AK4399的5VD，for AK4399數位部份用的電源

原本的5VD是從類比5V，只用一個Bead做簡單的LC濾波就接過來了

但是我不喜歡這樣子接，由UCC當時改的4395我就發現，DAC晶片的類比電源與數位電源最好要分開供

這樣它的動態會比較好 分離感與對比也比較大

那我這邊的做法是，從類比5V的輸入部份，再用LT1086-5用搭棚的方式搭了一組5V，專門用來供給AK4395的5VD

裝上電容以後，就長得下面這副得性...

不過不知道大家有沒有發現...除了電容之外...還有一個地方我也裝了上了排針...

嘿嘿 這邊我就保密一下...容後公布...

都換完排針之後，再來就可以自由更換電容調音囉~~~

To be Continue....
